任何事物的產(chǎn)生發(fā)展都是有原因，有跡可循的。錘頭作為破碎機(jī)中的主要消耗件，其使用壽命對(duì)企業(yè)的穩(wěn)定生產(chǎn)和生產(chǎn)成本有直接的影響。影響錘頭使用壽命的主要因素有物料本身、錘頭運(yùn)行線速度和錘頭破碎物料的方式等，對(duì)于同規(guī)格型號(hào)的破碎機(jī)來(lái)說(shuō)，錘頭運(yùn)行線速度和錘頭破碎物料的方式基本相同，所以在使用維護(hù)得當(dāng)?shù)那闆r下錘頭的使用壽命主要取決于物料的磨蝕性。同樣的錘頭產(chǎn)品，在不同的使用場(chǎng)合，它的使用壽命（石灰石破碎產(chǎn)量）卻有著很大的差別，這是為什么呢？今天我們就拿石灰石破碎機(jī)鑲嵌錘頭來(lái)說(shuō)，給大家分析下什么因素會(huì)影響石灰石破碎機(jī)鑲嵌錘頭的使用壽命？

       一、石灰石品質(zhì)對(duì)錘頭使用壽命有直接影響：
       1、石灰石化學(xué)成分中的硅含量高低，對(duì)錘頭使用壽命的影響很大。硅對(duì)錘頭具有很強(qiáng)的磨蝕性，使錘頭快速磨損。一般來(lái)說(shuō)，硅含量越高，錘頭使用壽命就越短。我們希望石灰石中的硅含量低于2%。
       2、石灰石的抗壓強(qiáng)度的高低，對(duì)錘頭使用壽命也有著非常密切的關(guān)系?？箟簭?qiáng)度越高，易碎性就越差。錘頭使用壽命就越短。我們希望石灰石的抗壓強(qiáng)度低于120Mpa。

       二、破碎作業(yè)狀況對(duì)錘頭壽命有很大影響：
       1、入破碎機(jī)的石灰石平均粒度對(duì)錘頭使用壽命有很大影響。
       2、破碎機(jī)出料粒度對(duì)錘頭使用壽命有很大影響。
       3、雨季和潮濕的原料對(duì)錘頭使用壽命有很大影響。
       4、破碎機(jī)出料蓖縫被堵塞的次數(shù)和在堵塞后還繼續(xù)作業(yè)的時(shí)間長(zhǎng)短，對(duì)錘頭使用壽命有很大影響。
       5、石灰石原料中的含泥和樹(shù)根等雜質(zhì)量對(duì)錘頭使用壽命有很大影響。
       6、錘頭工作部位磨損到一定程度是否及時(shí)反面，對(duì)錘頭使用壽命有很大影響。

       三、錘頭選型和制造質(zhì)量對(duì)錘頭使用壽命有重要影響：
       1、10年前，我們水泥行業(yè)用的破碎機(jī)錘頭材料，基本上是高錳鋼，比較好的是ZGMn13Cr2，它熱處理后的硬度在HB240（相當(dāng)于HRc23）以下（詳見(jiàn)部頒標(biāo)準(zhǔn)）。這種錘頭在高含硅量和高強(qiáng)度的石灰石情況下，如果再加上作業(yè)狀況不利的影響，使用壽命就非常短。一付2022的錘頭，有可能不超過(guò)10萬(wàn)噸產(chǎn)量。
?      2、?近年來(lái)，錘頭的新技術(shù)不斷出現(xiàn)。先后出現(xiàn)了超高錳鋼錘頭和?雙合金錘頭。?所謂超高錳鋼，就是提高含錳量，再加一定量的其它合金元素，例如ZGMn18Cr2MoRe。目的是提高錘頭的熱處理硬度，提高抗磨性，延長(zhǎng)使用壽命。但是，由于錳含量和合金元素的提高有一定的限度，因?yàn)樗鼈冊(cè)谔岣卟牧嫌捕取⒛湍バ缘耐瑫r(shí)會(huì)降低韌性（錘頭在工作中斷裂會(huì)產(chǎn)生非常嚴(yán)重的后果），所以，要很慎重。?所謂雙合金錘頭，通常有三種形式：其一是，在錘頭的工作面?上堆焊一層硬質(zhì)合金，提高錘頭的抗磨性能；其二是，在鑄造時(shí)加以控制，提高錘頭工作部位的合金（主要是鉻）含量：其三是，在錘頭工作部位，鑲嵌硬質(zhì)合金棒或合金塊，例如ZGMn18Cr2MoVTiRe+WTi。它類似于鉆機(jī)的鉆頭結(jié)構(gòu)。由于鑲嵌合金的硬度可以達(dá)到HRc56（相當(dāng)于HB585）以上，所以，就提高了錘頭的抗磨性能。
       3、?錘頭的制造質(zhì)量主要是幾何尺寸、合金成分、含量和熱處理硬?度和深度等。這些因素對(duì)錘頭使用壽命的影響是很重要的。?四、?我的經(jīng)驗(yàn)和體會(huì)：?了解石灰石品質(zhì)指標(biāo)、嚴(yán)格執(zhí)行礦山管理規(guī)程、選擇*適合的?錘頭、科學(xué)地進(jìn)行破碎機(jī)操作和檢修。這就是我對(duì)石灰石破碎機(jī)錘頭使用環(huán)節(jié)的基本經(jīng)驗(yàn)和體會(huì)。?

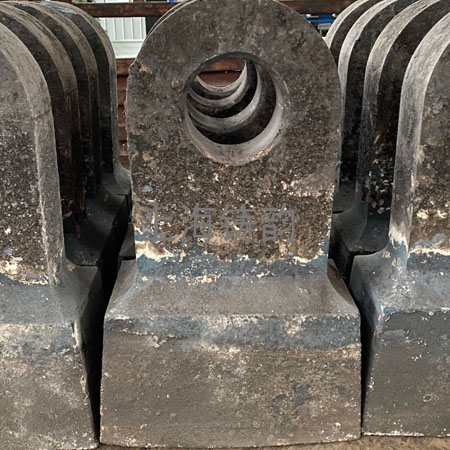

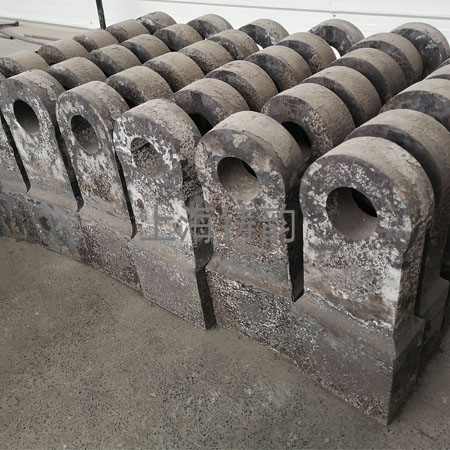

       上海鑄韻鑲嵌硬質(zhì)合金棒的雙合金錘頭（由于鑲嵌合金塊有脫落的可能，我們不向大家推薦）。它是在超高錳鋼本體上鑲嵌硬質(zhì)合金棒。這種錘頭不僅可以用在石灰石含硅量正常（≤2%）的情況下，也可以用在石灰石含硅量較高（≥2%--≤10%）的情況下；這種錘頭的使用安全性很高；這種錘頭在破碎同樣品質(zhì)的石灰石原料時(shí)，它的使用壽命比超高錳鋼或高錳鋼都會(huì)有明顯的延長(zhǎng)。?????

       詳細(xì)的有關(guān)【石灰石破碎機(jī)鑲嵌錘頭的使用壽命受哪些因素的影響？】 ，可點(diǎn)擊在線詢價(jià)，免費(fèi)得到回復(fù)。

       其它耐磨錘頭產(chǎn)品：鎢鈦合金錘頭、高錳鋼錘頭、雙金屬耐磨錘頭

       想要詢價(jià)請(qǐng)帶圖紙私信我們。聯(lián)系人：李經(jīng)理185-1213-1427（同微信）。
